setelah melalui berbagai rintangan :) akhirnya buku catatan saya sudah selesai jilid ke-2 dan tentu saja masih dalam bimbingan Pak Rudy dan blog-nya

ALAT-ALAT OPTIK:

MIKROSKOP :

TELESKOP:



SUHU DAN KALOR:








RESISTOR:

Kode warna diatur oleh EIA (Electronic Industries Association)

Dimulai dengan warna paling gelap (hitam) lebih terang hingga warna paling terang (putih).

Pedoman dalam menentukan urutan gelang warna :

1. Gelang pertama tidak berwarna hitam, emas, perak, atau tidak berwarna
2. Gelang terakhir ( toleransi ) jarak/spasinya lebih lebar dibanding dengan jarak gelang yang lain
3. Gelang pertama dibuat lebih lebar dari yang lain, apabila spasi antar gelang jaraknya sama

Daftar Kode warna resistor untuk 4 dan 5 gelang

Pemberian nilai untuk resistor karbon selalu dengan gelang kode warna, kecuali untuk resistor chip sudah memakai angka. Untuk resistor berbahan wire wounded selalu nilai ditulis langsung pada badan resistor.

Contoh pembacaan kode warna resistor 4 dan 5 warna :

Gelang 1 = Coklat ( 1 )
Gelang 2 = Hitam ( 0 )
Gelang 3 = Merah ( 10²)
Gelang 4 = emas ( 5 % )
Nilai resistor tersebut adalah : 10 X 10²= 1000 Ω = 1 KΩ ± 5 %

Gelang 1 = Coklat ( 1 )
Gelang 2 = Hitam ( 0 )
Gelang 3 = Hitam ( 0 )
Gelang 4 = Merah ( 10²)
Gelang 5 = Coklat ( 1 % )
Nilai Resistor adalah : 100 X 10²= 10000 Ω = 10 KΩ ± 1 %

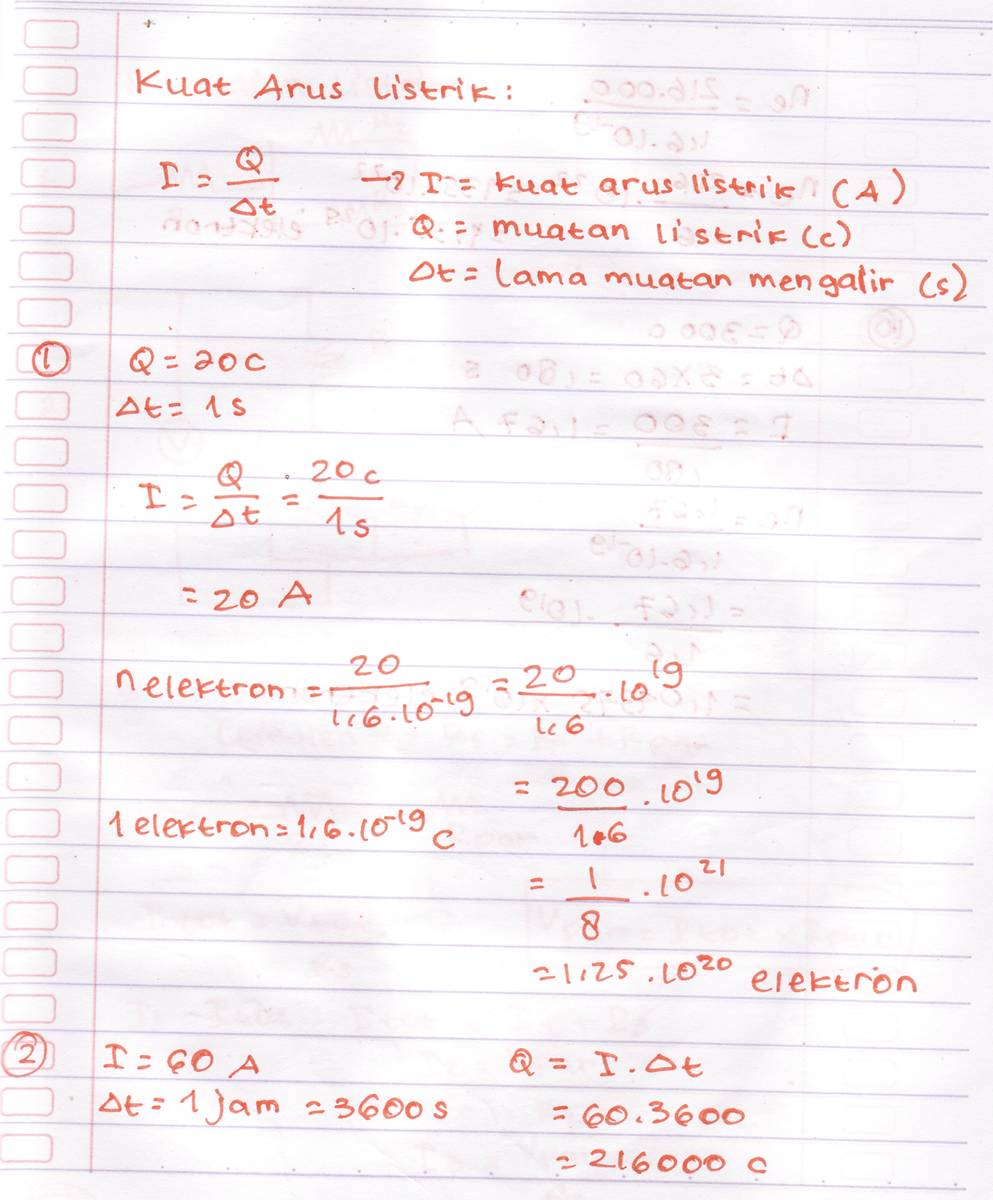

LISTRIK DINAMIS :

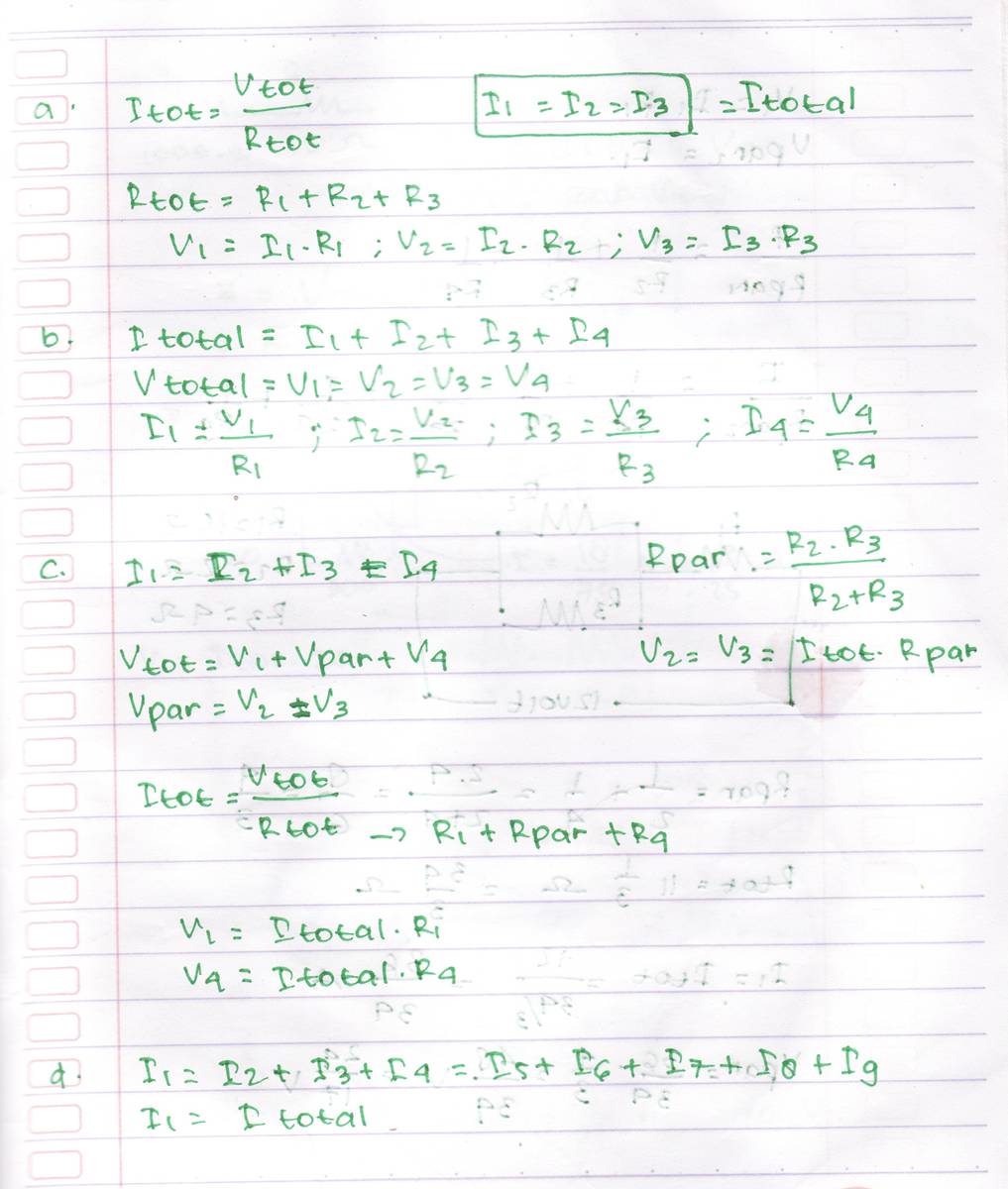

CONTOH RANGKAIAN RESISTOR DAN PENYELESAIANNYA:








continued to edition 3 :)
